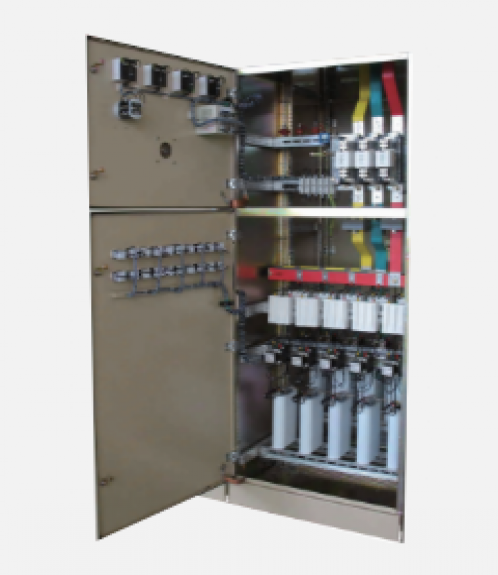

低壓抽出式開關設備（GCSK）

1、GCSK抽出式開關柜適用于發電廠、變電站、石油化工部門，工礦企業、飯店及高層建筑等低壓配電系統的動力、配電和電動機控制中心，電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。 　　2、GCSK開關柜具有分?jǐn)?、接通能力高，?dòng)穩定性好，電氣方案靈活，組合方便，系列性、實用性強，結構新穎，防護等級高等特點。符合IEC61439-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》、EBK36001《低壓抽出式成套開關設備》等標準。 開關柜的主結構采用C型材，材質為進口覆鋁鋅板，柜架采用自攻螺絲連接而成，具有良好的接地連續性。主構架上均有安裝模數孔E=25㎜。 　 3、 開關柜各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能作用相對獨立。 　 4、 開關柜沒有采用將水平主母線置于柜頂?shù)膫鹘y(tǒng)設計，使電纜室上下均有出線通道。 5、開關柜內一個抽屜為一個獨立功能單元。即1/2單元、1單元、2單元、3單元四類單元， 功能單元的抽屜可以方便的實現互換。開關柜的每臺柜內可以配置11個一單元的抽屜或22個二分之一單元的抽屜。抽屜進出線根據回路電流大小采用不同片數的同一規范片式接插件，一般一片接插件為250A。二分之一抽屜與電纜室的轉接，采用背板式結構的轉接件。抽屜面板有合、斷、試驗、抽出等位置的明顯標志。抽屜設有機械聯鎖裝置。 　6.饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜隔室內電纜的連接通過轉接件或轉接銅排實現。電纜隔室有二個寬度尺寸（240mm和440mm），視電纜的數量、截面和用戶對安裝維修的要求而定。 　7.開關柜的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶和與計算機接口的需要。 　8.考慮到干式變壓器使用的普遍性、安全性和油浸變壓器的經濟性，開關柜既可以方便地與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。
